STN(Super Twisted Nematic)型LCD

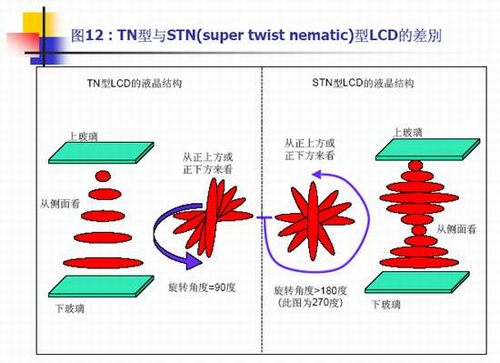

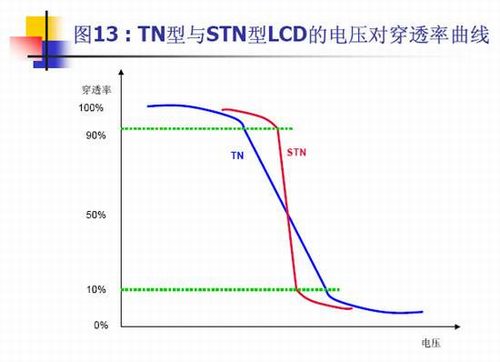

    STN LCD與TN型LCD在結構上是很相似的, 其主要的差別在於 TN型的LCD,其液晶分子的排列, 由上到下旋轉的角度總共爲90度. 而STN型LCD的液晶分子排列, 其旋轉的角度會大於180度, 一般爲270度.(請見圖12) 正因爲其旋轉的角度不一樣, 其特性也就跟著不一樣. 我們從圖13中TN型與STN型LCD的電壓對穿透率曲線可以知道, 當電壓比較低時, 光線的穿透率很高. 電壓很高時, 光線的穿透率很低. 所以它們是屬於Normal White的偏光板配置. 而電壓在中間位置的時候, TN型LCD的變化曲線比較平緩, 而STN型LCD的變化曲線則較爲陡峭. 因此在TN型的LCD中, 當穿透率由90%變化到10%時, 相對應的電壓差就比STN型的LCD來的較大. 我們前面曾提到, 在液晶顯示器中, 是利用電壓來控制灰階的變化. 而在此TN與STN的不同特性, 便造成TN型的LCD,先天上它的灰階變化就比STN型的LCD來的多. 所以一般TN型的LCD多爲6~8 bits的變化, 也就是64~256個灰階的變化. 而STN型的LCD最多爲4 bits的變化 也就只有16階的灰階變化. 除此之外STN與TN型的LCD還有一個不一樣的地方就是反應時間(response time) 一般STN型的LCD其反應時間多在100ms以上 而TN型的LCD其反應時間多爲30~50ms 當所顯示的影像變動快速時 對STN型的LCD而言 就容易會有殘影的現象發生



TFT LCD(Thin film transistor liquid crystal display)

    TFT LCD的中文翻譯名稱就叫做薄膜電晶體液晶顯示器, 我們從一開始就提到 液晶顯示器需要電壓控制來産生灰階. 而利用薄膜電晶體來産生電壓,以控制液晶轉向的顯示器, 就叫做TFT LCD. 從圖8的切面結構圖來看, 在上下兩層玻璃間, 夾著液晶, 便會形成平行板電容器, 我們稱之爲CLC(capacitor of liquid crystal). 它的大小約爲0.1pF, 但是實際應用上, 這個電容並無法將電壓保持到下一次再更新畫面資料的時候. 也就是說當TFT對這個電容充好電時, 它並無法將電壓保持住, 直到下一次TFT再對此點充電的時候.(以一般60Hz的畫面更新頻率, 需要保持約16ms的時間.) 這樣一來, 電壓有了變化, 所顯示的灰階就會不正確. 因此一般在面板的設計上, 會再加一個儲存電容CS(storage capacitor 大約爲0.5pF), 以便讓充好電的電壓能保持到下一次更新畫面的時候. 不過正確的來說, 長在玻璃上的TFT本身,只是一個使用晶體管制作的開關. 它主要的工作是決定LCD source driver上的電壓是不是要充到這個點來. 至於這個點要充到多高的電壓, 以便顯示出怎樣的灰階. 都是由外面的LCD source driver來決定的.
