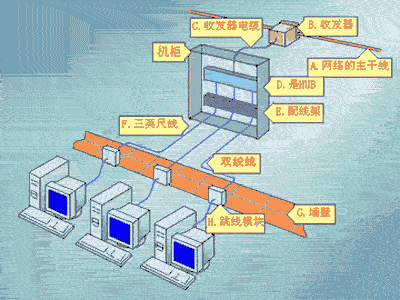

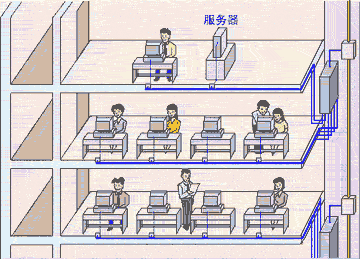

图中的A为网络的主干线B是收发器，它安装在主干线上，D是HUB，（如果此楼层的机器数量多，最好安装几个高档的智能HUB），C是收发器电缆，它连接着收发器和HUB。其中设备E叫做配线架D、E之间的连接线F叫做三英尺线，它也是由双绞线作的，两头 是RJ45接头其长度刚好是三英尺，这种线可以购买也可以自己制作，在实际的安装中，通常要把D、E、F，也就是HUB、配线架、三英尺线放在一个专用的铁柜子中，这个柜子叫做机柜。 图中的G是墙壁，H是跳线模块，就像是安装在墙壁上的电话线插座从图中可以看到电脑并没有直接连接在HUB上，而是接在墙壁上的模块上。配线架和模块之间是双绞线，在布线时主要就是将这一部分的双 绞线安装在墙体内的管道中，同时要给线的两端做好唯一的数字标记，这样便于出现故障时检查。 用这种布线的方法可以做到十分的美观，只有接线模块安装的 墙体上，线路都是隐藏在墙壁内。机柜通常需要安装在一个通风 的房间或者直接放在大楼弱电井中。
