　　※连接两台电脑
　　

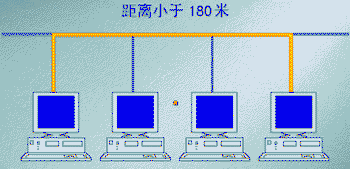

如果电脑的数量比较小，比如有10台，相距最远的两台电脑之间的距离小于180米，就可以采用一种廉价的“总线型”连接的方法。 “总线型”的连接方法，如图所示这种连接方法是用一条线缆将电脑串接起来。

我们需要的设备都有哪些呢？每台电脑都需要一块网卡，这块网卡要有：BNC接口，就像这样的；第二是一条细缆此外还要购买一对50Ω的终端电阻，另外每一台电脑配一个T型头，2个BNC头（带探针）。需要的工具有：剥线钳，和细缆网钳。 细缆最大的有效距离是180米，所以网络不能连接的太大。(见下列各图) （点击可以放大)

☆　☆　☆　☆　☆

接下来我们看看如何具体的实施：
　　依据总线型的结构图，先要考虑好线路的走向，我门先来制做第 一台电脑和第二台电脑之间的网线，首先截一段细缆， 保证其长度比这两台电脑的距离要长[大概50厘米]。（演示）
　　第二步是制作细缆的接头，再此之前要先将BNC头的金属圈套在 细缆上，不然到后面安装就不太方便了。先用剥线钳夹住细缆的一端，使细缆刚好可以露出1-2毫米，然 后像这样用手指卷动剥线钳 ，大概有8-10圈就可以了，然后取下剥线钳，用手将细缆外层的绝缘层去掉，还有前端的透明绝缘层也去掉，这时就可以清楚的看到细缆的结构了，中心是金属线，外层是透 明的绝缘层，然后是金属网屏蔽层，最外面是黑色的绝缘层。（演示）接下来用手将屏蔽层向后剥开，将中心的金属线拧紧一些，然后 把金属探针插到线上，一定要插到底，然后用网钳的细孔夹住探 针的底部，然后捏紧网钳，当夹紧后松开手，网钳会自动的弹开 。（演示） 然后是安装BNC头，将BNC头插在细缆上，刚好套在透明绝缘层上，注意不要把屏蔽层的金属线给压在里面了，要将BNC头压紧， 保证探针头和BNC头平齐，否则会通信不良。然后将屏蔽金属网 均匀的压在BNC头上，再将金属圈套在BNC头上，一定要套到底。再用网钳前端的细缆口夹住金属圈，用力捏紧，注意要捏到底，此时松开手网钳才会弹开。就这样，一个接头就制作好了。 用同样的方法制作好另一头，现在一条细缆就制作好了。 然后再制作其它的细缆，方法都是相同的。（演示）
　　第三步就是用这些细缆将电脑连接起来。我们先来连接最顶端的那台电脑，网卡事先要安装在电脑里。先在细缆的一端安装一个T型头，就是这样轻轻的一拧即可，
（演示）再安装一个终端电阻，(演示）然后将T型头连接在网卡的BNC口上， 操作都非常的简单，现在第一台电脑就连接好了。（演示） 接下来在细缆的另一端也安装一个T型头，再接上另一条细缆，（演示）将T型头连接在网卡的BNC口上，（演示）依此连接其它的电脑。在连接最后一台电脑时，要注意，将细缆的一端安上T型头，装上终端电阻，（演示）然后将T型头接在网卡上即可。（演示）
　　现在整个网络就连接好了，让我们看一下整个的连接的情况。一 段段的细缆用T型头相连，两端各安装一个终端电阻。（演示）采用上述方法适合数量比较少，相距不远的数台电脑建立网络， 同时比较节约成本，其缺点就是难维护，一旦其中的一段出现了 问题整个网络就都断了，检查起来也比较困难。
