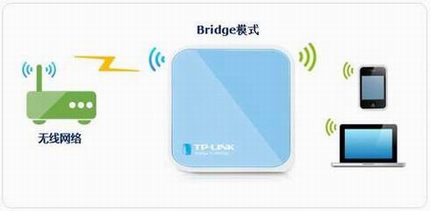

  Bridge(桥接)模式利用设备的桥接功能,与前端无线网络建立无线连接,自身发出新的无线信号,形成新的无线覆盖范围,可以有效的解决信号弱及信号盲点等无线覆盖问题。

  [TL-WR703N] 无线桥接应用- Bridge模式

  本文介绍TL-WR703N工作在Bridge模式的应用和设置方法。

  [TL-WR703N] 无线桥接应用- Bridge模式

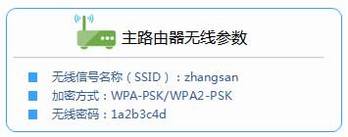

  确认需要桥接无线信号的无线名称无线密码 等参数,如下图:

  [TL-WR703N] 无线桥接应用- Bridge模式

  注意:此处参数仅供本文参考。

  [TL-WR703N] 无线桥接应用- Bridge模式

  [TL-WR703N] 无线桥接应用- Bridge模式

  1、设置操作电脑网络参数

  请将操作电脑的无线网卡设置为自动获取IP地址(如何设置自动获取IP?)。

  2、无线连接Mini路由器

  电脑搜索到Mini路由器的无线信号(TP-LINK_XXXXXX)并连接(如何识别默认信号?)。

  [TL-WR703N] 无线桥接应用- Bridge模式

  1、输入管理地址

  打开电脑桌面上的浏览器,清空地址栏并输入tplogin.cn,回车后页面会弹出登录框。

  [TL-WR703N] 无线桥接应用- Bridge模式

  :早期的软件版本出厂默认管理地址是192.168.1.1,登录用户名和密码都是admin。

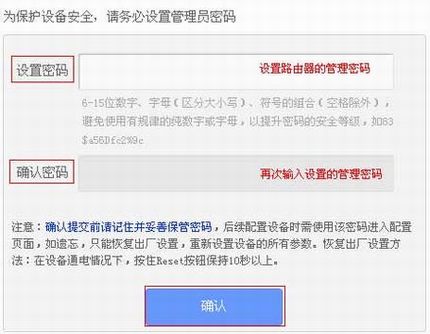

  2、登录管理界面

  在 设置密码 框中设置管理员密码,并在 确认密码 中再次输入,点击 确认

  [TL-WR703N] 无线桥接应用- Bridge模式

  [TL-WR703N] 无线桥接应用- Bridge模式

  如果已经设置好密码,请直接输入管理员密码登录。

  如果无法登录管理界面,请参考设备相关文档:[TL-WR703N] 无线桥接应用- Bridge模式

  [TL-WR703N] 无线桥接应用- Bridge模式

  [TL-WR703N] 无线桥接应用- Bridge模式

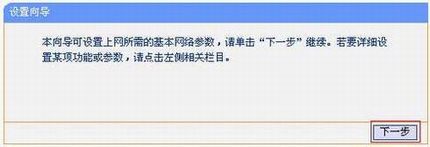

  1、开始设置向导

  进入路由器的管理界面,点击 设置向导,点击 下一步

  [TL-WR703N] 无线桥接应用- Bridge模式

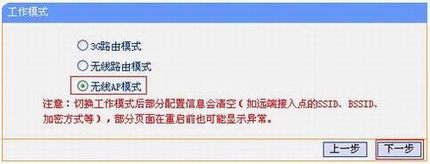

  2、选择工作模式

  选择 无线AP模式,点击 下一步

  [TL-WR703N] 无线桥接应用- Bridge模式

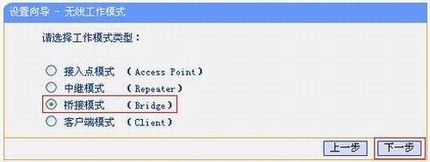

  3、选择无线工作模式

  选择 桥接模式Bridge),点击 下一步

  [TL-WR703N] 无线桥接应用- Bridge模式

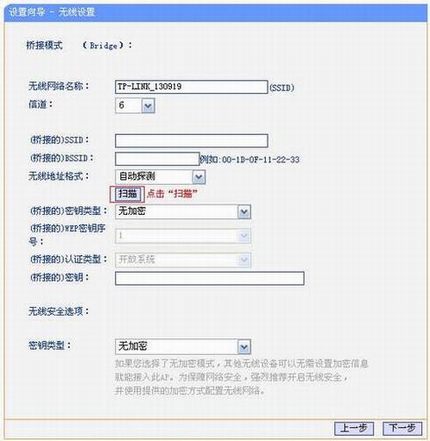

  4、扫描无线信号

  在无线设置页面,点击 扫描

  [TL-WR703N] 无线桥接应用- Bridge模式

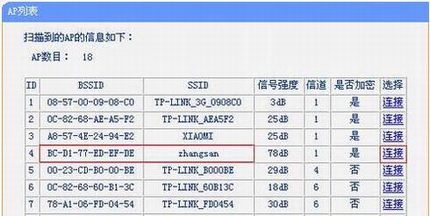

  5、选择主路由器信号

      在扫描页面中找到主路由器的SSID,点击 连接

  [TL-WR703N] 无线桥接应用- Bridge模式

  注意:如果扫描不到对应信号,请确认主路由器已开启无线功能,且尝试减小路由器之间的距离。

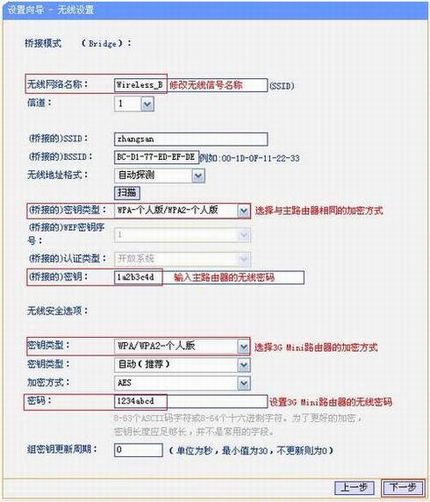

  6、修改无线设置

  修改 SSID(即无线网络名称),(桥接的)密钥类型 选择与主路由器相同的加密方式,在 (桥接的)密钥,输入主路由器的无线密码; 无线安全选项 中,密钥类型选择 WPA/WPA2-个人版,在 密码 的位置3G Mini路由器的无线密码,点击 下一步

  [TL-WR703N] 无线桥接应用- Bridge模式

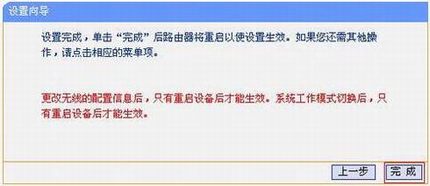

  7、设置完成,重启路由器

  点击 完成。弹出对话框提示重启,点击 确定

  [TL-WR703N] 无线桥接应用- Bridge模式

  [TL-WR703N] 无线桥接应用- Bridge模式

  至此,Bridge模式设置完成。无线终端连接到Mini路由器的无线信号(Wireless_B),有线电脑通过网线连接到路由器的有线接口即可上网。

  如果Bridge模式设置完成,但是电脑无法上网,请参考设备相关文档:[TL-WR703N] 无线桥接应用- Bridge模式
