二层网管交换机应用——Console口登录及复位


  通过Console口登录交换机

  1,将计算机(或终端)的串口通过配置电缆与以太网交换机的Console口连接。

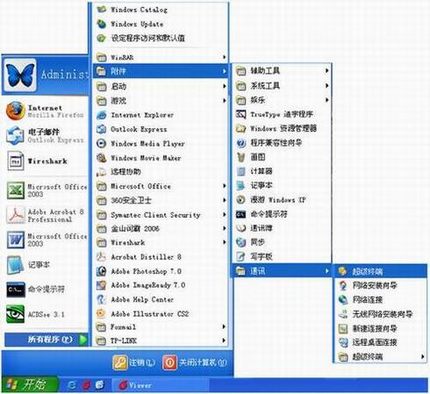

  2,选择开始à所有程序附件通讯→超级终端,打开超级终端。

  二层网管交换机应用——Console口登录及复位

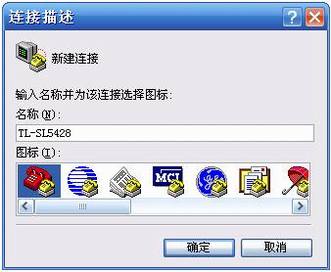

  3,弹出如下图的连接描述窗口,在名称处键入一个名称,点击确定

  二层网管交换机应用——Console口登录及复位

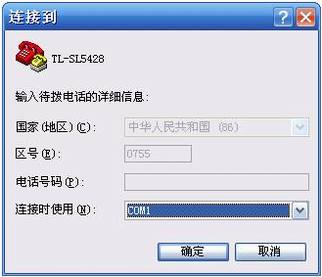

  4,选中连接使用的串口,点击确定

  二层网管交换机应用——Console口登录及复位

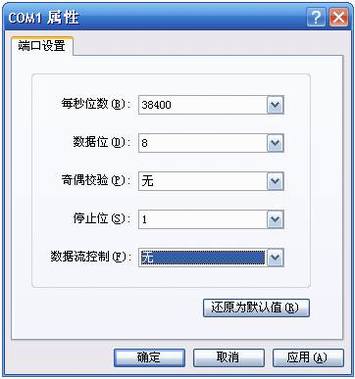

  5,设置端口参数:每秒位数“38400”,数据位“8”,奇偶校验“无”,停止位“1”,数据流控制“无”,然后点击确定

  二层网管交换机应用——Console口登录及复位

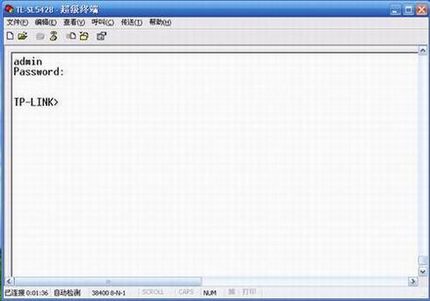

  6,在超级终端主窗口中键入用户名和密码(默认均为“admin”),按下回车键,可以看到“TP-LINK>”的提示符,说明已成功登录交换机。

  二层网管交换机应用——Console口登录及复位

  通过Console口复位

  下面介绍的是在忘记了交换机的登录用户名和密码的情况下的复位方法。

  1.将计算机(或终端)的串口通过配置电缆与以太网交换机的Console口连接。

  2.在电脑上建立超级终端(建立方法见本文章第一部分)并进入。

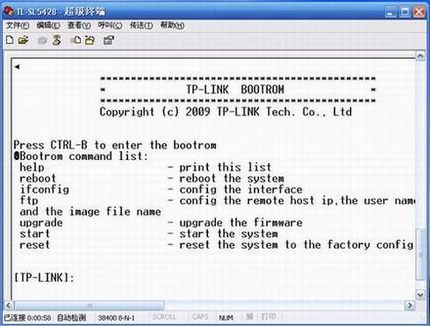

  3.进入超级终端后,给交换机重新加电,加电后立即在超级终端中持续性按Ctrl+B组合键,直到超级终端中显示“Bootrom command list

  二层网管交换机应用——Console口登录及复位

  4.进入Bootrom command 模式后依次执行命令reset”→“reboot”,交换机即可恢复到出厂设置,恢复出厂后默认管理地址:192.168.0.1,登陆用户名/密码:admin/admin。
