【使用环境】

  在现实环境中,很多企业为了内部机构的安全,经常需要把企业局域网依据部门划分为许多小型的局域网,各个小局域网之间不能够互相访问,但要共享上网,或者共享文件服务器。本文档就是以此应用为基准,来指导大家如何利用我司的Web Smart型交换机的VLAN来实现这样的需求。

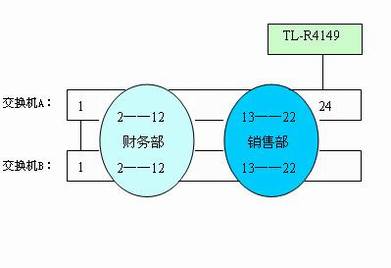

【网络拓扑】

  交换机常用功能举例(五)——Web Smart型交换机IEEE 802.1Q VLA


拓扑说明:
1、交换机A和交换机B均为TL-SL2428WEB,路由器使为TL-R4149;
2、实现目的:
交换机A的2—12端口与交换机B的2—12端口可以互访;
交换机A的13—22端口与交换机B的13—22端口可以互访;
图中财务部与销售部之间不能互访;
两台交换机连接的所有电脑均可以通过交换机A上24口路由器上网。

VLAN设置实例】

设置VLAN功能一般需要分为三个步骤:
1、选择VLAN的类型。
2、设置VLAN组的划分。
3、端口PVID值的设置。

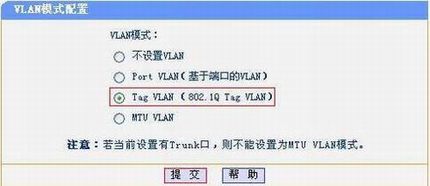

步骤1:在VLAN管理下选择VLAN配置模式为802.1Q Tag VLAN

  交换机常用功能举例(五)——Web Smart型交换机IEEE 802.1Q VLA




步骤2:设置VLAN组的划分
在“VLAN管理”——“Tag VLAN配置”页面,在VLAN号下拉菜单中选择所想设置的VLAN的序号,在VLAN ID:(1-4094)后面填入VLAN对应的VID值,(VID值一般会随着VLAN号的变化而变化)。通过勾选相应的端口把端口加入到所对应的VLAN里面,在出口规则选项中可以选择“加Tag”或者“去Tag”。

注意:
实例配置中没有使用VLAN 1,所以在交换机配置过程中请把所有端口从VLAN1中清除掉。

设置三个VLAN组如下:
VLAN2:(VID=2)
交换机A:
包括端口:勾选1—12、24端口,其中端口1为加Tag,端口2—12、24为去Tag,其它端口不勾选。端口2—12的缺省VID=2。
交换机B:
包括端口:勾选1—12端口,其中端口1为加Tag,端口2—12去Tag,其它端口不勾选。端口2—12的缺省VID=2。

VLAN3:(VID=3)
交换机A:
包括端口:勾选1,13—22,24端口,其中端口1为加Tag,端口13-22、24为去Tag,其它端口不勾选。端口13-22的缺省VID=3。
交换机B:勾选1,13—22端口,其中端口1为加Tag,端口13-22为去Tag,其它端口不勾选。端口13-22的缺省VID=3。

VLAN4:(VID=4)
交换机A:
包括端口:勾选1—22,24端口,其中端口1加Tag,端口2-22,24为去Tag,其它端口不勾选。端口24的缺省VID=4。
交换机B:
包括端口:勾选1—22 端口,其中端口1加Tag,端口2-22为去Tag,其它端口不勾选。

交换机A相关配置截图如下:

  交换机常用功能举例(五)——Web Smart型交换机IEEE 802.1Q VLA

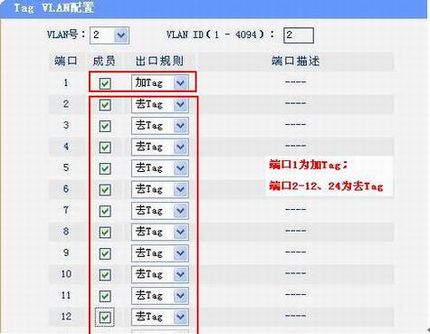

配置VLAN2及端口成员

交换机常用功能举例(五)——Web Smart型交换机IEEE 802.1Q VLA

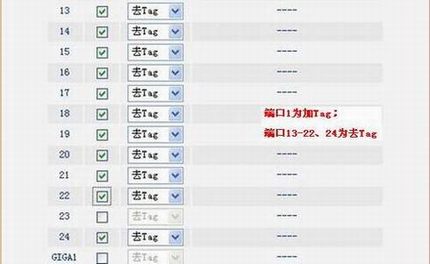

配置VLAN3及端口成员

交换机常用功能举例(五)——Web Smart型交换机IEEE 802.1Q VLA

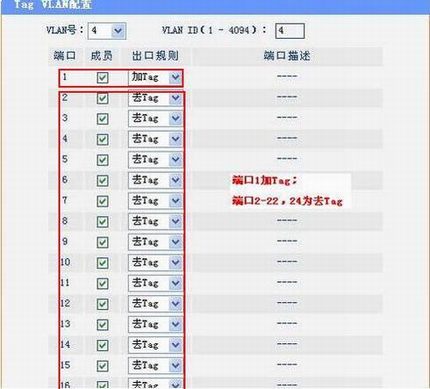

配置VLAN4及端口成员

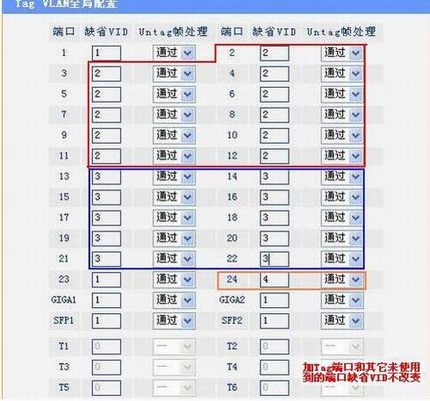

步骤3:设置每个端口的PVID
在“VLAN管理”——“Tag VLAN全局配置”页面,设置每个端口的缺省VID。
如下图,设置各个端口的缺省VID如下:
端口2—12缺省VID=2 端口13-22缺省VID=3 端口24缺省VID=4
端口1由于是Tag端口,其缺省VID值保持默认即可。

  交换机常用功能举例(五)——Web Smart型交换机IEEE 802.1Q VLA



交换机B上我们也要进行类似的设置,只不过端口所属VLAN情况略有不同。

至此整个配置过程就全部结束,通过上面的设置可以实现属于不同VLAN的电脑无法互相访问,但是都可以共享路由器上网。
