概述
网络的带宽资源是有限的，但是在带宽的使用上，经常会出现“20%的主机占用了80%的资源”，从而导致网络的应用经常出现“上网慢、网络卡”等现象。ER路由器提供了基于IP地址的带宽控制功能，可以有效防止少部分主机占用大多数的资源，为整个网络带宽资源的合理利用提供保证。
应用需求
某网吧50台主机， 20M光纤宽带接入，IP地址段为192.168.1.100—192.168.1.149，需要保证每台主机一般的上网操作，并且每台主机平均分配带宽。
设置步骤
（1） 接口带宽设置

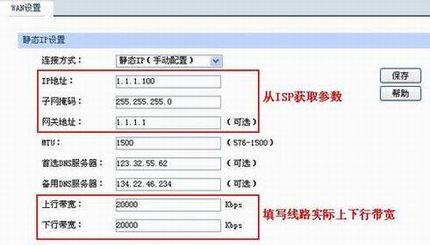

网络参数>>WAN口设置 ：“上行带宽”与“下行带宽”处填写当前线路实际上下行带宽值，如图：
（2） 带宽控制设置

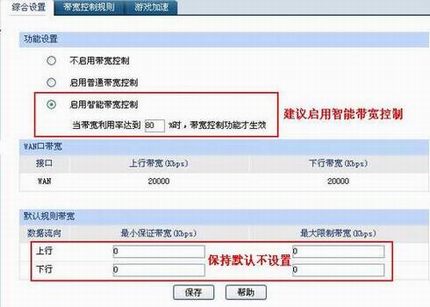

传输控制>>带宽控制>>综合设置： 开启带宽控制功能
注：
l 普通带宽控制：带宽控制规则在任意时刻都生效。
l 智能带宽控制：只有当带宽利用率达到阈值（默认为80%），带宽控制规则才生效，推荐选择。
l WAN口带宽即步骤一在WAN口设置中填入的线路上下行带宽。
l 默认规则带宽即带宽控制规则之外的主机使用的带宽，默认设置为“0”，一般不建议修改。
（3）带宽控制规则设置

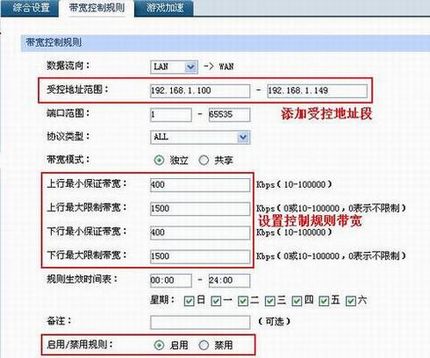

传输控制>>带宽控制>>带宽控制规则 ：添加受控主机的IP地址范围，选择带宽模式（独立：每一个受控IP独享规则带宽；共享：所有受控IP共享规则带宽），上下行最大最小带宽的填写可参考带宽控制参考表（后附）进行设置，其余根据需要做相应设置。选择“启用”并且点击“新增”添加该规则，则可以在列表中看到规则条目。
注：
l 数据流向有LAN->WAN 和 DMZ->WAN（若开启DMZ口），默认为前者，根据需要进行设置；
l 上（下）行最小保证带宽=上（下）行带宽/主机数；设置时如果所有受控IP的最小保证带宽之和大于总带宽， 则会提示“所有同目的接口WAN的上（下）行流量总和已超过该接口的上（下）行带宽，请重新输入”错误；
至此带宽控制规则设置完成，新增后在规则列表中显示相应的控制规则，显示如下图：
如何验证IP带宽控制生效
如果带宽控制总开关开启，规则条目启用，在主机使用迅雷下载等时，可发现电脑的最大上下载速度将会在限制的最小最大带宽范围之内。如上图，设置最大下行为1500Kbps，那么电脑显示的下载速度大约在1500Kbps/8=177.5KBps。
设置规则参考表
设置上下行带宽时可以参考下表
|
ER5系列单WAN口带宽控制 |
|||||||||
| 控制规则 | 控制规则（主机数N）：上下行最小保证带宽=上下行总带宽/N；最大带宽应实际需求设置 | ||||||||
| 20台 | 80台 | 120台 | |||||||
| 备注：“——”表示由于带宽资源不够，做带宽控制也不能保证内网的正常使用，不建议开启。 | |||||||||
