用“同一端点法”判别反馈组态

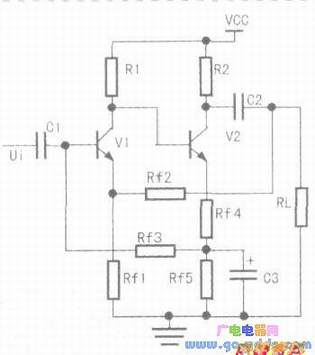

　　下图中Rfl引入的是V1级串联交直流负反馈；Rf2引入的是级间串联交流负反馈；Rf3引入的是级间电流并联直流负反馈；Rf4引入的是V2级电流串联交直流负反馈；Rf5引入的是V2级电流串联直流负反馈。

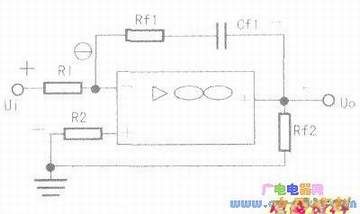

　　下图中Rfl Cfl引入的是电压并联交流负反馈；Rf2引入的是电压串联交直流正反馈。

　　下图中Rf引入的是电流并联交直流负反馈。

　　下图中Rf引入的是电压串联交直流正反馈。
