距离继电器的超越

　　在这里，就分析为什么会出现超越。

　　在系统中，线路通过过渡R接地，如图3.16

 　　M侧的距离测量

　　ZJ =

　　因为Um = Zk*I1+(I1+I2)*R

I1+I2

（两边同时除以I1）

所以ZJ = Zk+ R+      *R

       =K*e    k=︱   ︱

θ为I1和I2的夹角。

      最后得到公式ZJ = Zk+ R+ K* R* e

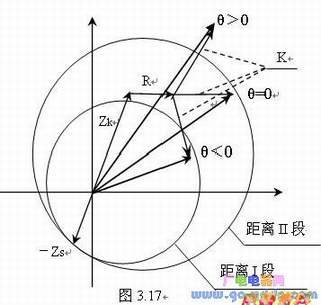

　　因此，ZJ在特征区间可以用图3.17表示，当I1超前I2，θ＜0，I1落后I2，θ＞0，由于对侧助增的角度的不确定性，在θ＜0时，测量阻抗ZJ小于实际的阻抗（Zk+R），在II段的故障就有可能落在I段动作。所以，我们设计了电抗继电器来躲避这种情况。
