变频器的主电路有哪些接线端子

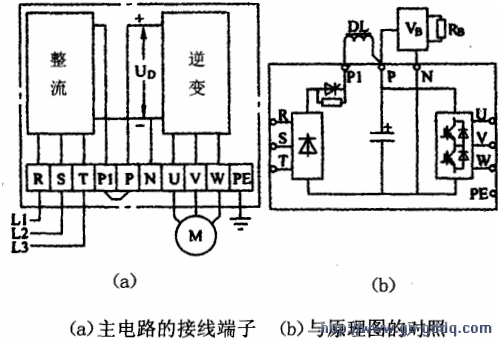

　　主接线端子的排列大致如图(a)所示。说明如下：

　　(1)R、S、T为的输入端子，接至；

    (2)U、V、W．为变频器的输出端子，接至电动机：

　　(3)P、N为后直流电路的+、一端子；(4)P+为整流桥输出的+端，出厂时P+端与P端之间用一铜片短接。在需要接入直流电抗器DL时，拆去铜片，将DL接在P+和P之间。

　　(5)PE为接地端。

　　图(b)所示是接入直流电抗器和制动单元、制动的情形。
