采样时钟上的噪声问题

    因为使用系统的限制因素是采样保持的孔径抖动，所以采样时钟的往往被忽视。但假如我们把系统作为一个整体考虑，那么孔径抖动恰恰是采样时钟链中总相位噪声的一个成分。最新的采样模数转换器的孔径抖动的重要性比相位噪声的其它成分要小。

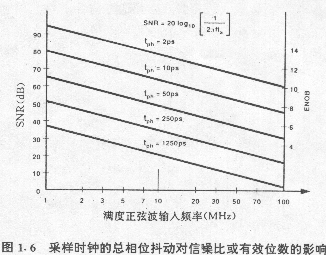

     图1.6示出了采样时钟的总相位抖动对或有效位数(ENOB)的影响。这个抖动为t ph ，它由采样时钟相位抖动、当传输采样时钟经过系统时引入的相位抖动和模数转换器的采样保持放大器的孔径抖动三者的平方和的平方根(rss)组成。图1.6的 数据可能有一些不准确，因为它用来说明仅需不太大的相位噪声便会使高分辨率采样系统性能变坏。
