2010年8月号
具有高度表现能力及机动性能、可适应多种拍摄场景的大口径远摄变焦镜头

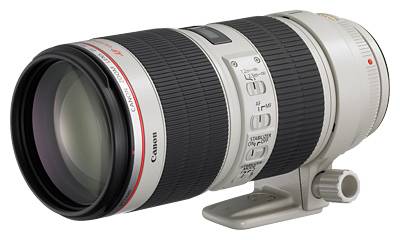

照片1 EF 70-200mm f/2.8L IS II USM镜头
本月技术报告将介绍于今年3月发售的EF 70-200mm f/2.8L IS II USM镜头。

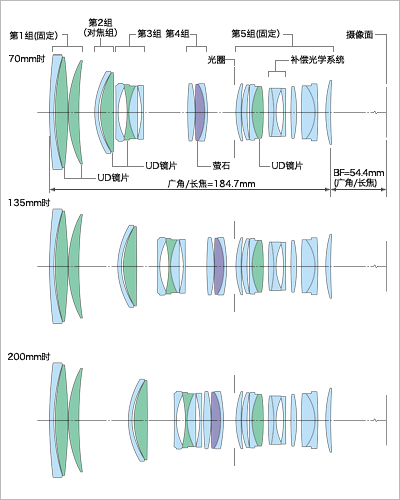

图1 EF 70-200mm f/2.8L IS II USM镜头 光学结构图

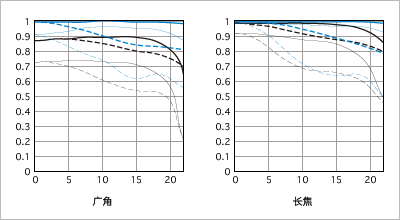

图2 EF 70-200mm f/2.8L IS USM镜头 MTF特性图
开发目标
EF 70-200mm f/2.8L IS II USM镜头(照片1)是在自2001年发售以来取得了辉煌成绩、成为大口径远摄变焦镜头首选的EF 70-200mm f/2.8L IS USM镜头基础上开发而成的。
此变焦镜头为5组式结构，第1组和第5组固定了镜头的全长，第2组至第4组镜头可移动变倍，其中第2组还可以作为对焦组采用内部对焦方式。(参考图1)
其主要特点如下。
特点1 优异的光学性能
以往的型号已经具有很高的MTF特性，并且使用了4片UD镜片。而这次的产品为了彻底改善色差，不惜采用了五片UD镜片及一片萤石镜片。首先在变倍移动的镜头组从原来使用一片UD镜片增加到使用一片UD镜片和一片萤石镜片，从广角端到长焦端均可大幅消除残存的部分色晕。加入UD镜片后的镜头组具有对焦功能，还可以将长焦端因对焦而易发生的色晕减半。(参考图2)
另外，此镜头在抑制鬼影、眩光方面，也实现了专业人士提出的较高要求。 为了使专业拍摄时在各种恶劣条件下能得到清晰的图像，不仅对光学设计、还对机械设计等细微部分都进行了精心考虑。
特点3 卓越的影像稳定器机构
此镜头的影像稳定器机构采用了将第5镜头组的一部分(第17至19镜片)进行偏移的方式，以最适于此影像稳定器单元构造、特性的控制方式，实现了快门速度换算约4级(※1)的抖动矫正效果。
另外，在开关面板上配置了影像稳定器模式选择开关，可选择普通拍摄时的影像稳定器(MODE1)或仅对一个方向进行补偿(MODE2)，可迅速应对专业人士的要求。
本镜头具备在使用三脚架时防止误操作的功能，可在开启影像稳定器机构的情况下使用三脚架进行拍摄。此外，针对使用三脚架时发生的轻微抖动(相机振动等)，本镜头的影像稳定器机构仍可以发挥作用。（※2、※3、※4）
- ※1 针对防抖极限的近似值(1/焦距)秒。
- ※2 具有抖动补偿效果的快门速度在1/25到1 秒的范围内。
- ※3 快门速度低于1秒时，无论影像稳定器机构开启还是关闭，拍摄结果均不会产生差异。
- ※4 根据三脚架种类以及使用的相机，有时在关闭影像稳定器机构的情况下，对拍摄结果抖动的影响较小。
特点4 高度的坚固性
本镜头运用高精度的模拟技术，大幅度提高了镜头构造的牢固性。
另外，修改了连接部件等细节结构，从而实现了满足专业摄影师严格要求的高度牢固性。
并且还具备一定的防尘防水滴性能。
其它特点
在外观方面，增加了对焦环的宽度，并采用了合手、细致的橡胶图案，从而提高了操作舒适性。另外，减少了侧面开关面板的厚度，可防止误操作导致的不慎切换。
本变焦镜头与以往型号一样，采用了搭载圆形光圈的EMD(电磁驱动光圈单元)，可形成自然、均匀的圆形背景虚化效果。
附件使用要领
采用在内径部位进行了卓越防反射效果的植绒处理和具有2只卡爪的卡口式花瓣形遮光罩ET-87。同时，还具有锁定功能，可防止在拍摄现场遮光罩不慎掉落的情况。
这次介绍的EF 70-200mm f/2.8L IS II USM镜头，在多次世界性的体育活动中反复试用，获得了很多好评。
站在开发者的立场，我们相信这个EF 70-200mm f/2.8L IS II USM镜头必将能满足各位用户的期待。
希望大家能将它作为自己的好伙伴，多使用它摄影吧。
| 型号 | EF 70-200mm f/2.8L IS II USM | EF 70-200mm f/2.8L IS USM |
|---|---|---|
| 镜头结构 | 19组23片 | 18组23片 |
| 萤石 | 1片 | - |
| UD镜片 | 5片 | 4片 |
| 圆形光圈 | 有 | 有 |
| 最近对焦距离 | 1.2m | 1.4m |
| 最大放大倍率 | 0.21倍 | 0.17倍 |
| 抖动矫正效果 | 约4级 | 约3级 |
| 防尘防水滴构造 | 有 | 有 |
| 滤镜直径 | 77mm | 77mm |
| 最大直径 | 88.8mm | 86.2mm |
| 全长 | 199mm | 197mm |
| 重量 | 1490g(仅镜头) | 1470g(仅镜头) |
表1 EF 70-200mm f/2.8L IS II USM与EF 70-200mm f/2.8L IS USM的规格比较
