3)巧借EXCEL在AUTOCAD中绘曲线

　　在工程计算时，经常要用AutoCAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。如果利用EXCEL应用程序来保存数据，并与CAD巧妙地结合起来，就能很容易地画出该曲线。具体方法为

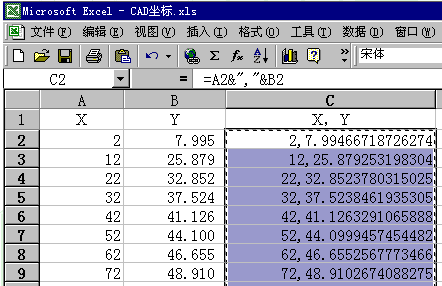

　　首先，在Excel中输入坐标值。我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：“=A2&”,“&B2”，C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。
　　其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。

　　　　

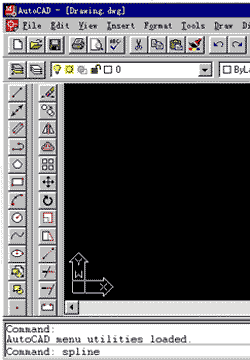

　　最后，打开AutoCAD，在左下角处可以看见命令行(左下图)，


　　　　　　　　　　　














　　

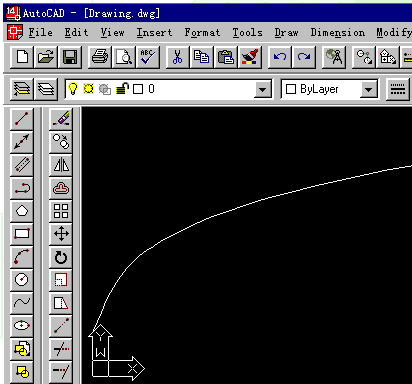

　　在“command”后键入“spline” (画曲线命令)，出现提示：“Object/：”，再在此位置处点击鼠标右键，弹出菜单，在菜单中选“Paste”命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。 　
　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　
　　　　
　　通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。
